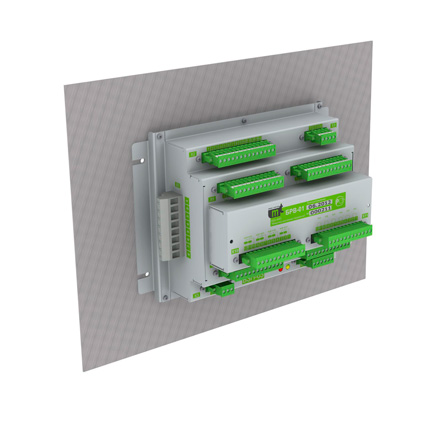

Технические характеристики БЗП-03 | Микропроцессорные Технологии
| Функции |
От
|
Св | ВВ | |
|---|---|---|---|---|
| Функции защит | ||||
| Ненаправленная МТЗ-1 (токовая отсечка) |
||||
| Направленная МТЗ-1 (токовая отсечка) |
||||
| Ненаправленная МТЗ-2 | ||||
| МТЗ-2 с пуском по наппряжению | ||||
| Направленная МТЗ-2 | ||||
| УМТЗ-2 | ||||
| Ненаправленная МТЗ-3 (защита от перегрузки) с независимой временной характеристикой | ||||
| Направленная МТЗ-3 (защита от перегрузки) с независимой временной характеристикой | ||||
| МТЗ с время-токовыми характеристиками срабатывания | ||||
| МТЗ с интегрально-зависимой характеристикой срабатывания | ||||
| Ненаправленная токовая ЗЗ | ||||
| Токовая ЗЗ с пуском по напряжению 3U0 | ||||
| Направленная токовая ЗЗ | ||||
| ЗЗ по напряжению 3U0 | ||||
| ЗНФ | ||||
| ЗМТ | ||||
| ЗПТ | ||||
| ЗМН | ||||
| ЗПН | ||||
| ЛЗШ | ||||
| Дуговая защита | ||||
| Фунции автоматики | ||||
| УРОВ | ||||
| АПВ | ||||
| АЧР/ЧАПВ | ||||
| ОТКЛ от внешних защит | ||||
| АВР/ВНР |
(*)
|
(*)
|
||
| Функции |
От
|
Св | ВВ | |
|---|---|---|---|---|
| Фунции защит | ||||
| Определение пускового тока электродвигателя | ||||
| Выявление повышенной пульсирующей нагрузки электродвигателя, нехарактерной для нормального режима работы | ||||
| Контроль условий пуска, выдача сигнала при отклонении этих условий от нормальных | ||||
| Предупреждение повторных пусков электродвигателя, при которых неизбежно срабатывание защиты от перегрузок | ||||
| Отображение времени до отключения по интегральной характеристике | ||||
| Отображение времени до снятия блокировки включения электродвигателя после его отключения защитой от перегрузки | ||||
| Счетчики, регистраторы | ||||
| Цифровой осциллограф | ||||
| Счетчики срабатывания защит | ||||
| Счетчик коммутаций выключателя | ||||
| Счетчик работы присоединения и устройства | ||||
| Регистратор событий | ||||
| Регистратор аварийных событий | ||||
| Регистратор изменений уставок | ||||
| Регистратор суточных событий | ||||
| Другие функции | ||||
| ТУ, ТС, ТИ | ||||
| Автоматический переход на зимнее/летее время | ||||
| Счетчик электроэнергии | ||||
| Хранение уставок в энергонезависимой памяти | ||||
| Свободно программируемая логика | ||||
| Логика диагностики и управления выключателем | ||||
Аналоговые входы
| Номинальная частота переменного тока, Гц | 50±5 |
| Количество аналоговых входов всего, шт. | 8 |
| Количество аналоговых входов по току, шт. | 3 |
| Количество аналоговых входов по напряжению, шт. | 3 |
| Количество аналоговых входов для датчиков ДЗ, шт. | 2 |
| Номинальный переменный ток цепей защиты от междуфазных замыканий, А | 1 или 5 |
| Диапазон измерения токов в фазах, А, во вторичных величинах | 0,1 – 500 |
| Диапазон измерения тока 3I0 , А, во вторичных величинах | 0,05 – 100 |
| Основная относительная погрешность измерения токов в фазах, от 1 до 200 А | ±2 |
| Основная относительная погрешность измерения токов в фазах, от 200 до 500 А | ±5 |
| Основная относительная погрешность измерения тока 3I0 в диапазоне от 1 до 100 А, % | ±2 |
| Термическая стойкость всех цепей тока защиты, не менее, А длительно | 20 |
| Термическая стойкость всех цепей тока защиты, не менее, А в течение 10с | 150 |
| Термическая стойкость всех цепей тока защиты, не менее, А в течение 1с | 500 |
| Потребляемая мощность всех цепей переменного тока, ВА/на фазу не более | 0,1 |
| Диапазон измерения напряжений, В | 0,5 – 220 |
| Основная относительная погрешность измерения напряжений в диапазоне от 0 до 100 В, % | ±2 |
| Термическая стойкость цепей напряжения, длительно, В | 250 |
| Потребляемая мощность цепей напряжения, ВА/на вход не более | 0,1 |
| Основная абсолютная погрешность измерения углов,°, не более | ±1 |
| Основная абсолютная погрешность измерения частоты сети, Гц, не более | ±0,01 |
Дискретные входы
| Количество, шт. | 10 |
| Номинальное напряжение входных сигналов, В | 220 |
| Уровень напряжения надежного срабатывания (*), не менее, В | 140 |
| Уровень напряжения надежного несрабатывания(*), не более, В | 100 |
| Длительность входного сигнала, достаточного для срабатывания входной цепи, не менее, мс | 15 |
| Потребляемая мощность при номинальном напряжении, не более, Вт | 0,5 |
Дискретные выходы
| Количество выходов, шт. | 8 |
| Тип | Реле |
| Коммутируемый постоянный ток напряжением 250 В (действие на размыкание) при активно-индуктивной нагрузке и постоянной времени до 0,05с, не более, А | 0,25 |
| Коммутируемый переменный ток напряжением 400 В (действие на размыкание) при активно-индуктивной нагрузке и постоянной времени до 0,05с, не более, А | 4 |
| Коммутируемый переменный ток напряжением 260 В (действие на размыкание) при активно-индуктивной нагрузке и постоянной времени до 0,05с, не более, А | 7 |
Питание от оперативного тока
| Номинальное напряжение переменного/постоянного оперативного тока, В | 220 |
| Рабочий диапазон напряжения переменного оперативного тока, В | 85-265 |
| Рабочий диапазон напряжения постоянного оперативного тока, В | 120-370 |
| Потребление цепей оперативного тока в состоянии покоя/срабатывания блока защиты, не более, Вт | 4/6 |
Параметры цифрового осциллографа
| Регулируемая предварительная запись | до 0.185 С |
| Количество осциллограм | до 64с |
| Длительность аварийной записи | до 64с |
| Выбор пусковых сигналов |
Регистратор событий предствляет
| Протоколы срабатывания защит | |
| Суточные протоколы | |
| Протоколы событий | |
| Счетчики | |
| Протоколы изменения уставок |
